TV Matchline - 28ML8776/19B - 1/3
TV Match line - IDTV 100Hz
7 Mars 2009

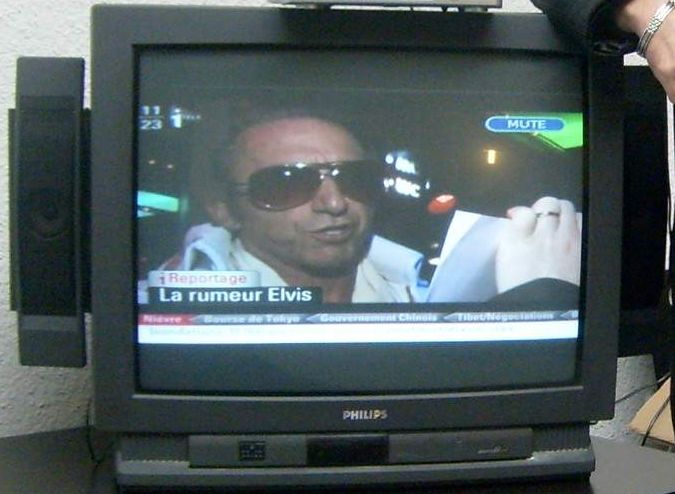

La TV : En résumé, il s'agit d'un modéle haut de gamme ( 100 Hz ) qui a environ 15 ans ...
Le caisson de basse est intégré ( à L'arriére du tube ) et deux petits hauts parleurs sur les cotés sont détachables ( aigus )
Cours de musculation indispensables avant tout déplacement de l'engin ...
Personellement, je la déplace en deux morceaux, et ... C'est pas une blague !! :o)

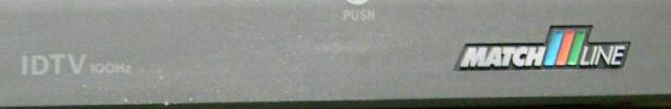

La Référence commerciale Philips ...
La Référence du téléviseur : 28ML8776/19B...
Ci dessus : La caractéristique de la panne : Cà se voit :o)
Ce ne sera pas une surprise si vous me dites que çà vient du circuit vertical ...
Pour commencer , la panne était intermittente ( facile, pour dépanner :o) , en gros , L'image monte :
- Dans le bas apparait une petite bande noire
- Dans le haut : Les lignes supérieures se replient .
Au départ , le phénoméne apparraissait tel un clignotement ...
Quant la panne survient survient ( plutôt à chaud ) , il suffisait de mettre l'image en 16/9 , et le phénoméne disparaissait :

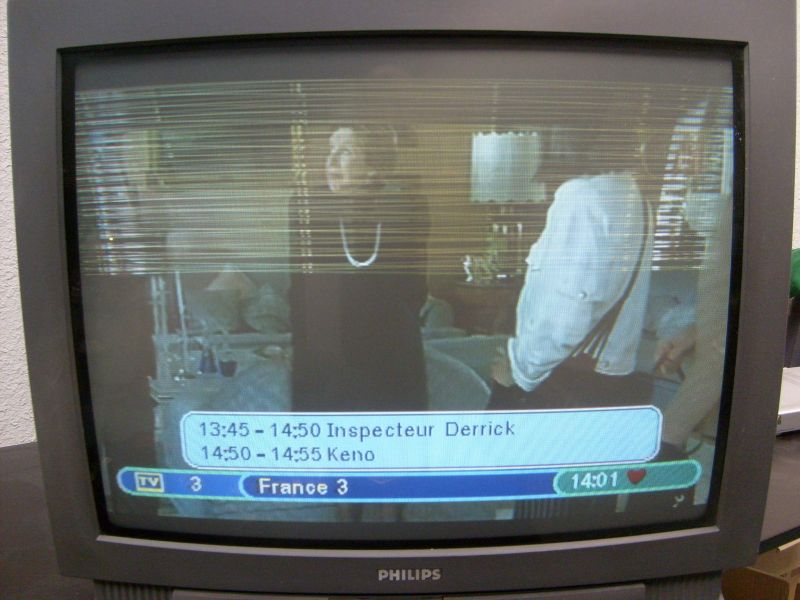

Image 4/3 traditionelle :
Le repliement des lignes supérieures est bien visible ...
Image 4/3 ramenée en 16/9 ( et donc "déformée" )
Le repliement des lignes supérieures a quasi disparu ...
Le phénoméne étant maintenant permanent ,J'ai décidé de m'attaquer à la panne ...
J'ignore totalement s'il s'agit d'une panne dans les étages de puissance (oh non !!! :o)
Ou , si, tout bêtement , une capa a vielli dans les étages BF ...
Rien de visible à l'oeil nu en tout cas ...

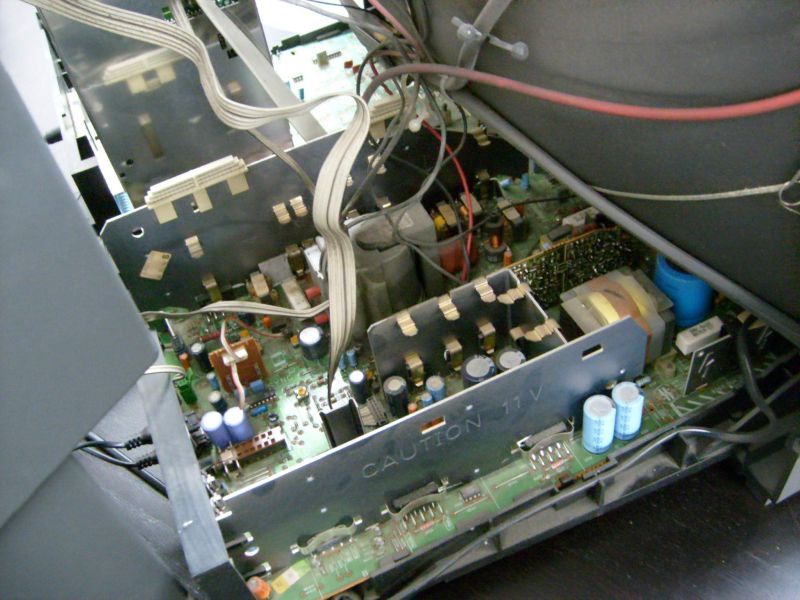

La TV comporte deux platines distinctes :
- A gauche : Le tuner , le traitement vidéo et son , ainsi qu'un carte , que je suppose être du traitement numérique
- A droite : L'alimentation, la partie puissance , son et image

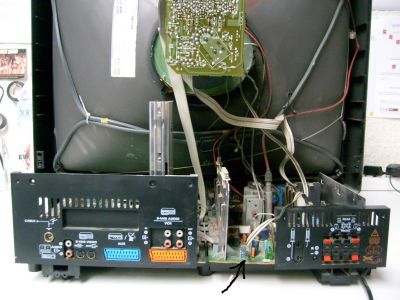

Platine arriére , coté carte alimentation THT et cie ...

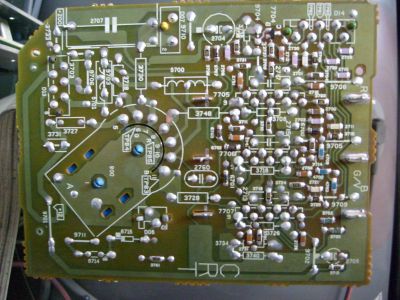

La platine raccordée au tube ...

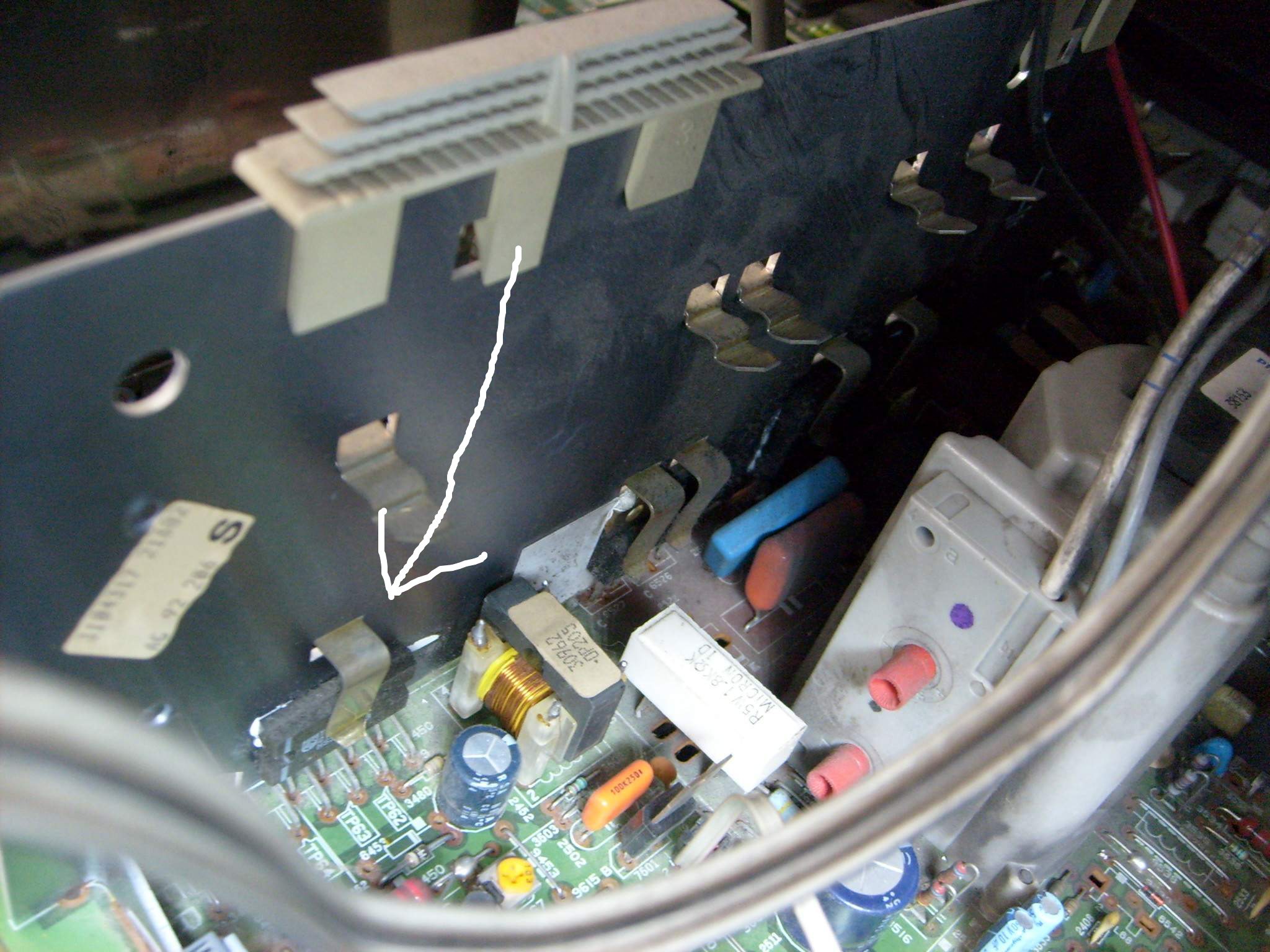

La panne est localisée dans la déviation verticale :
Cf flêches noires : Déviation verticale via les deux fils blancs .
Aux dernieres nouvelles c'est de ce coté là que çà se passe ...
>>> Page suivante
Je dépanne rarement des TV , aussi, je vous remercie de l'aide que vous pourrez m'apporter !!
